실행용 프로그램
실행용 프로그램은 사용자가 개발한 프로젝트를 실행해 실시간 운전을 할 때 사용하는 프로그램 입니다. 실행용 프로그램 실행 순서는
1. 서버 프로그램을 먼저 실행 후
2. 클라이언트 프로그램을 실행 합니다.
실행용 프로그램을 실행 하는 방법은 아래와 같습니다.
프로젝트 선택
서버 프로그램을 실행 하기 전에, 실행할 PC에서 어떤 프로젝트를 실행할지 설정 해야 합니다. 실행할 프로젝트를 설정 하는 방법은 파워씬 스튜디오에서 서버 프로그램에서 실행 하려는 프로젝트를 불러 오면 됩니다.
서버 프로그램 실행 시 해당 PC에서 마지막에 불러온 프로젝트가 실행 됩니다.
서버 프로그램 실행
서버 프로그램은 '파워씬 라이트' 와 '파워씬 네트워크' 버전에 따라 실행 방법이 다릅니다. 각 버전에 따른 실행 방법은 아래와 같습니다.
파워씬 라이트 |

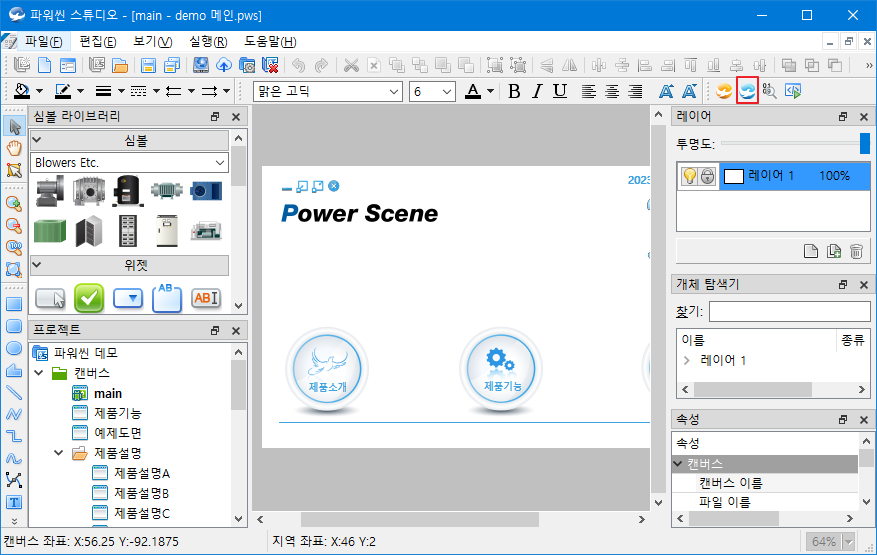

1. 파워씬 스튜디오에서 실행할 프로젝트를 불러 옵니다. 2. 프로젝트를 불러온 상태에서 'HMI 실행' 아이콘을 클릭 하거나 바탕 화면에서 HMI 실행 아이콘을
3. 파워씬 라이트에서는 HMI 프로그램이 실행 될 때 서버 프로그램이 같이 실행 됩니다. 정상적으로 실행된 경우 아래 그림과 같이 '서버 연결 상태' 가 정상으로 표시 됩니다.
HMI 프로그램을 종료 하면 서버 프로그램도 같이 종료 됩니다. HMI 프로그램을 두 개 실행한 상태에서 프로그램 하나를 종료 하면 서버 프로그램도 같이 종료되며 실행 중인 HMI는 서버 연결 오류가 발생 합니다.
|
파워씬 네트워크 |

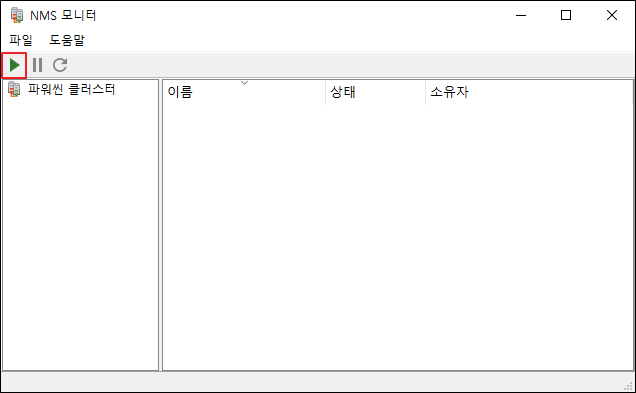

1. 파워씬 스튜디오에서 실행할 프로젝트를 불러 옵니다. 2. NMS 모니터 3. 프로그램이 실행 되면 툴 메뉴에서 '서비스 실행' 버튼을 클릭 합니다.

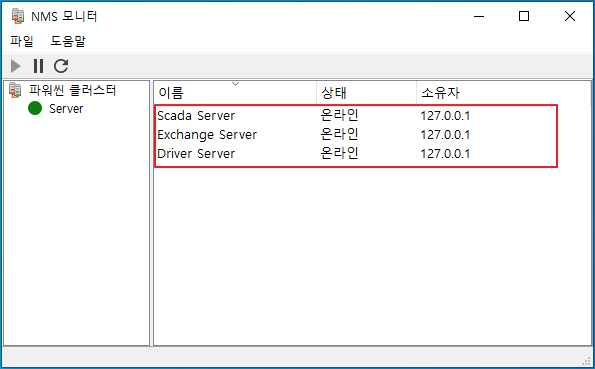

4. 서비스가 실행 되면 NMS 서버 프로그램에서 파워씬의 서버 프로그램(스카다 서버, 드라이버 매니저, 익스체인지 서버)을 자동으로 실행 합니다. 서버 프로그램이 정상 적으로 실행된 경우 아래 그림과 같이 프로그램의 실행 상태가 '온라인' 상태로 표시 됩니다.
|
클라이언트 프로그램 실행 방법
클라이언트 프로그램 실행 방법은 파워씬 라이트와 네트워크 버전 모두 동일하며 실행 방법은 아래와 같습니다.
HMI |

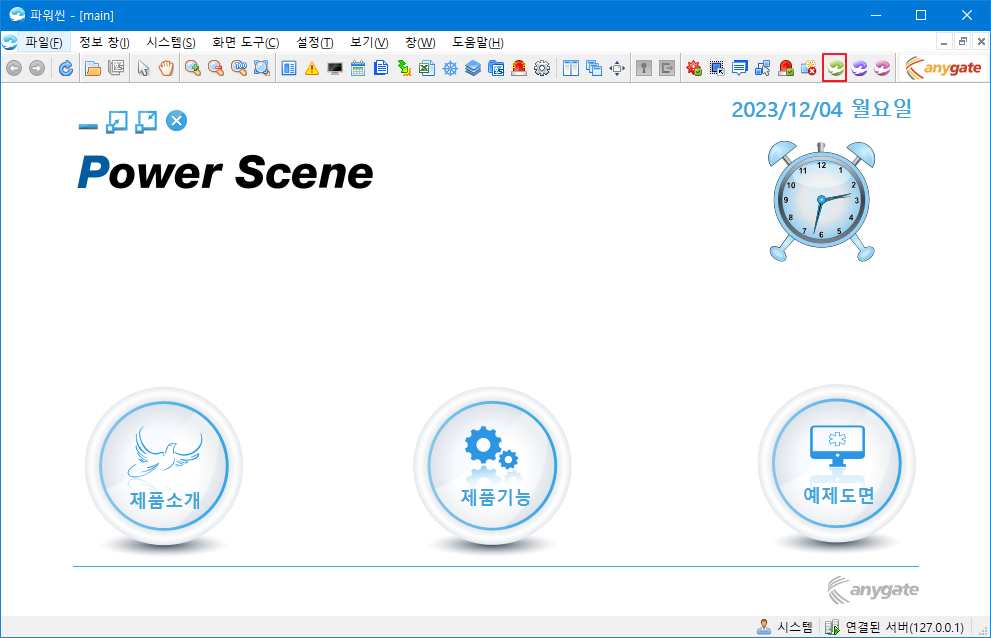

1. 프로젝트를 불러온 상태에서 'HMI 실행' 아이콘을 클릭 하거나 바탕 화면에서 HMI 실행 아이콘을

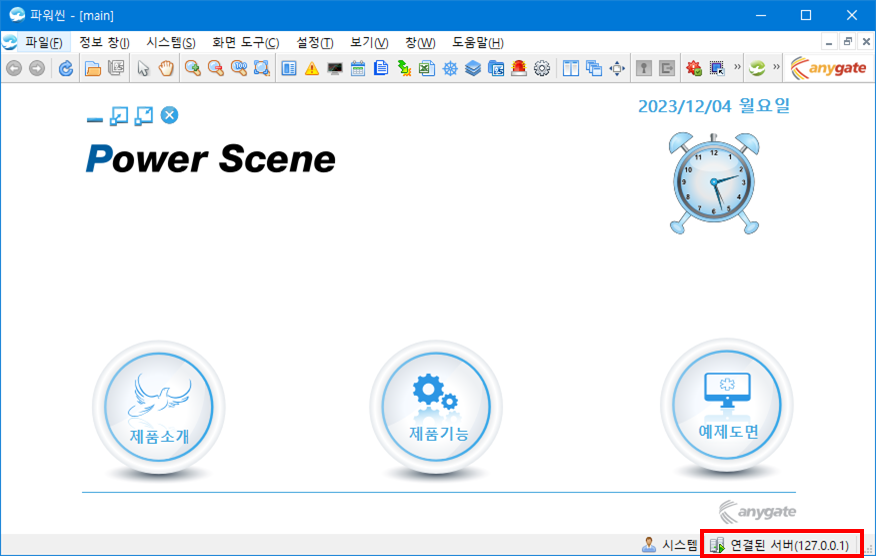

2. HMI 프로그램이 실행 될 때 서버 프로그램이 같이 실행 됩니다. 정상적으로 실행된 경우 아래 그림과 같이 '서버 연결 상태' 가 정상으로 표시 됩니다.

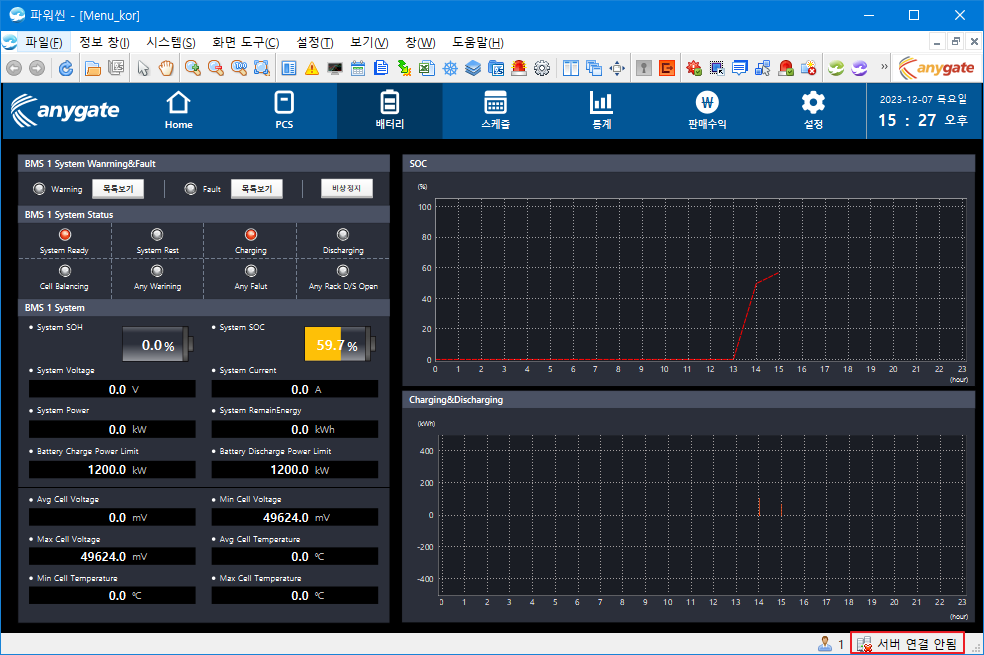

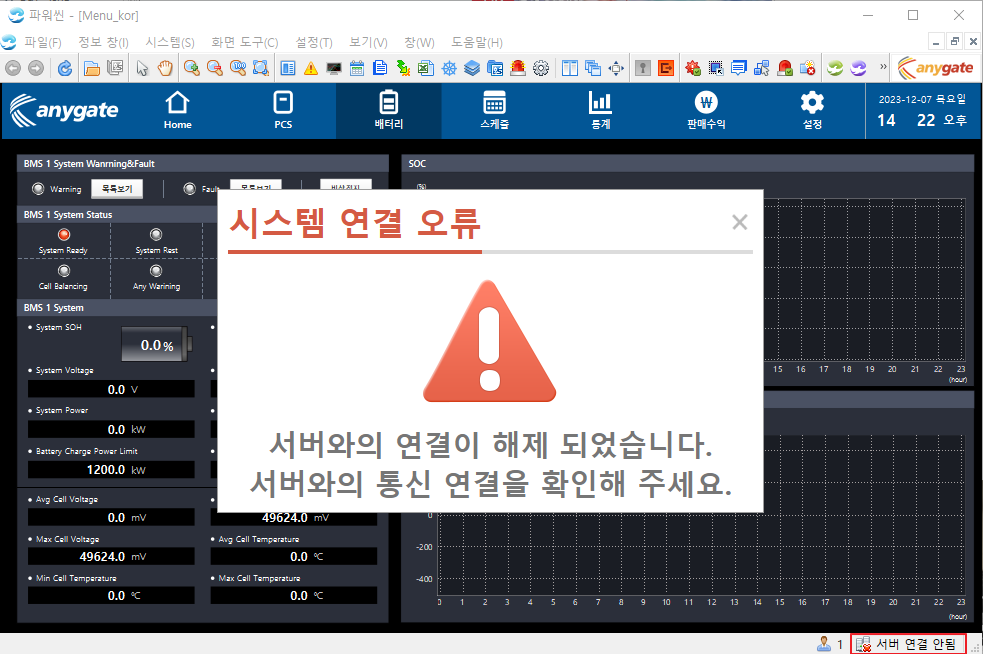

서버가 정상적으로 실행되지 않았거나 HMI 프로그램과 서버와의 통신 연결에 문제가 생긴 경우, 아래 그림과 같이 '서버 연결 안됨' 상태로 표시 되며 정상적인 운전이 불가능 합니다.
|
스카다 서버 모니터 |
1. HMI 프로그램 툴 버튼에서 '스카다 서버 모니터' 실행 버튼을 클릭 합니다.

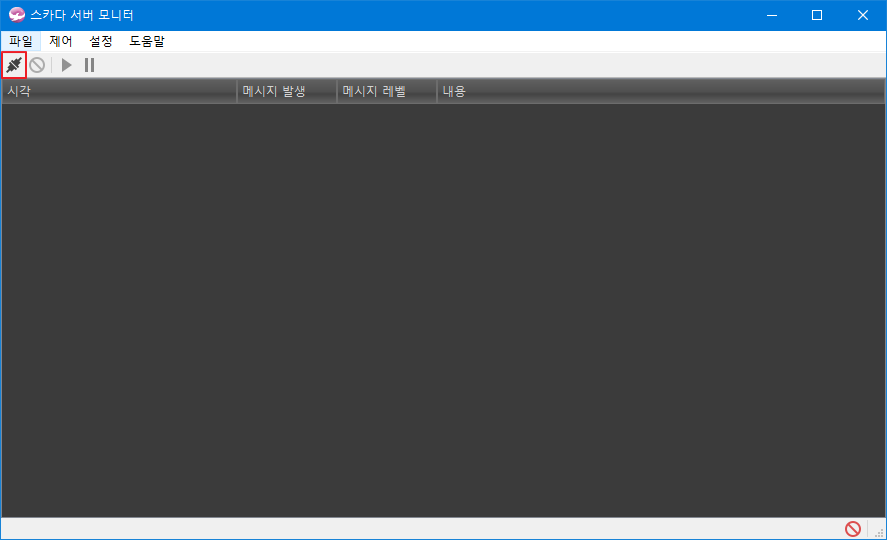

2. 프로그램이 실행 되면 아래 그림과 같이 '연결' 버튼을 클릭 합니다.

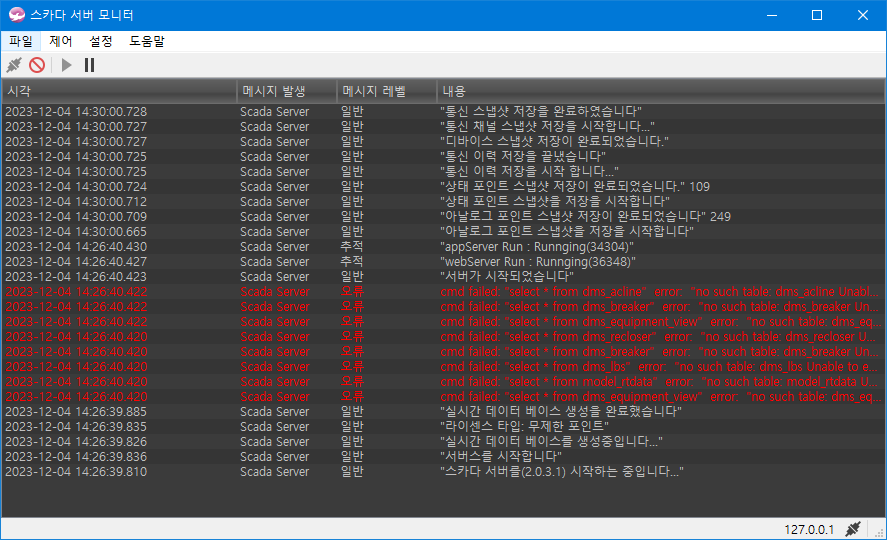

3. 연결이 완료되면 '스카다 서버' 프로그램 연결이 완료 되며 메시지 창에 서버 프로그램의 실행 상태가 표시 됩니다. 일반적으로 하얀색 메시지는 정상적으로 처리된 메시지이며, 붉은색 메시지는 데이터 처리 중 문제가 발생한 것을 나타냅니다.
|
드라이버 모니터 |
1. HMI 프로그램 툴 버튼에서 '드라이버 모니터' 실행 버튼을 클릭 합니다.

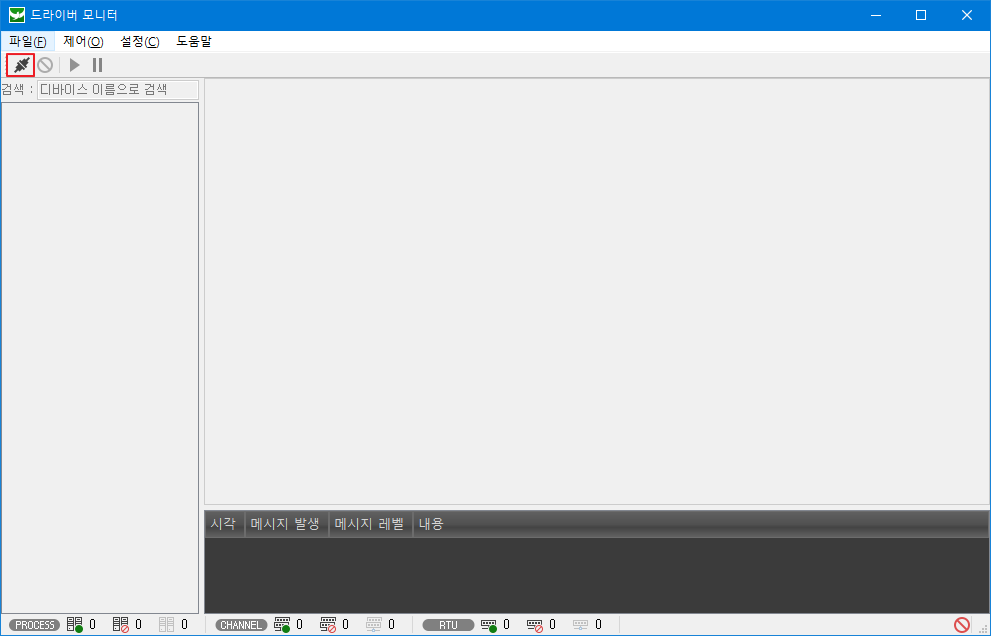

2. 드라이버 모니터가 실행되면 '연결' 버튼을 클릭해 드라이버 서버에 연결 합니다.
3. 연결이 완료되면, 드라이버 서버에 접속하여 장비들과의 통신 상태를 모니터링 할 수 있습니다.
|
익스체인지 모니터 |

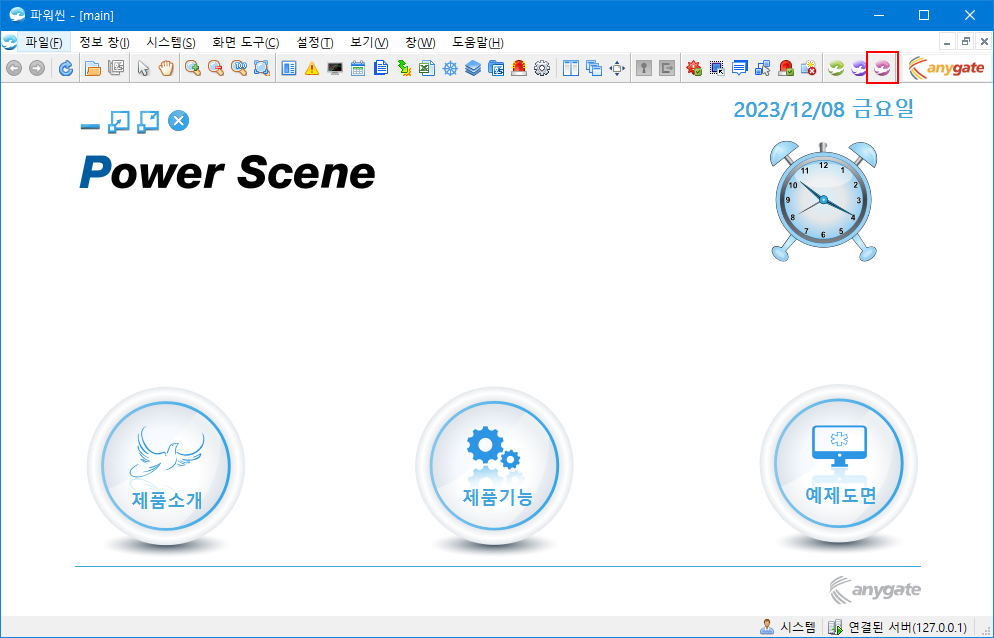

1. HMI 프로그램 툴 버튼에서 '익스 체인지 모니터' 실행 버튼을 클릭 합니다.

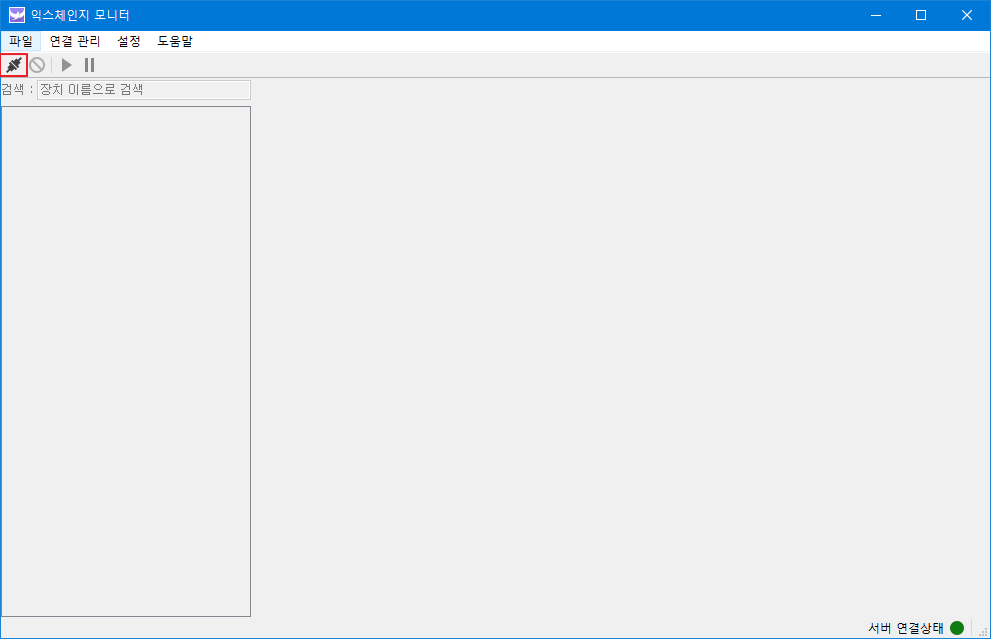

2. 익스 체인지 모니터가 실행되면 '연결' 버튼을 클릭해 '익스 체인지 서버' 에 연결 합니다.

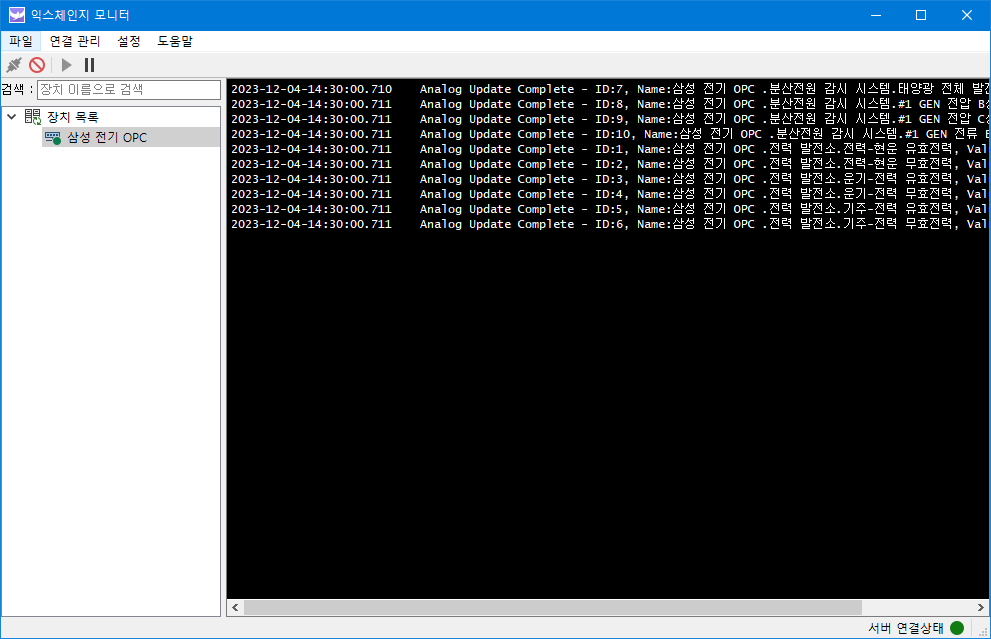

3. 연결이 완료되면, 익스 체인지 서버에 접속하여 외부 시스템과의 통신 상태를 모니터링 할 수 있습니다.
|
