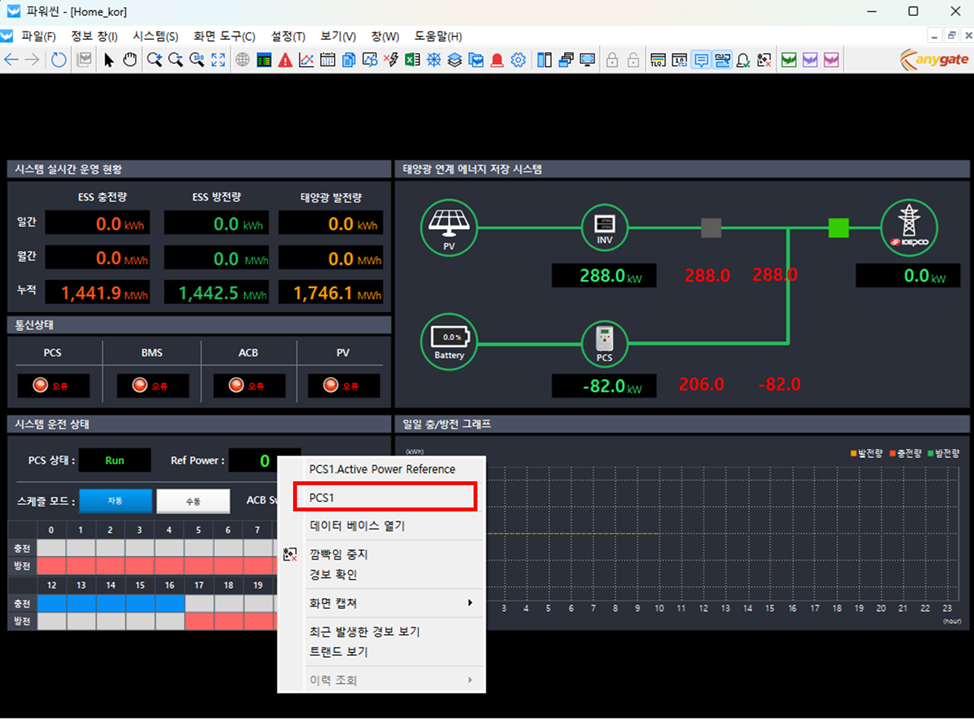

디바이스 정보 화면은 스카다 요약 화면의 스테이션 요약, 채널 요약, 태깅 요약, 비정상데이터 요약 화면에서 디바이스(포인트)의 컨텍스트 메뉴를 이용해 팝업 하거나 파워씬 화면에서 디바이스 관련 컨텍스트 메뉴를 클릭하여 실행할 수 있습니다.

파워씬에서 디바이스 관련 컨텍스트 메뉴를 이용하려면 파워씬 스튜디오에서 그림 개체와 디바이스와 연결된 포인트를 링크 시켜야 합니다.

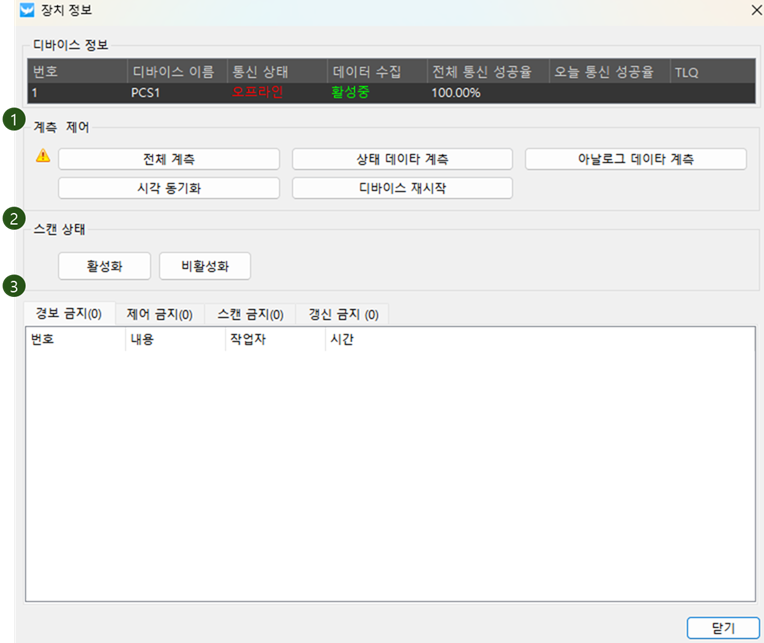

장치 정보 화면에서는 해당 장치와 연결된 전체 포인트와 관련된 계측 명령, 태그 설정등의 기능을 수행합니다.

분류

설명

(1) 계측 제어

분류

설명

전체 계측

디바이스의 모든 상태 및 아날로그 정보를 계측합니다.

상태 데이타 계측

디바이스의 상태 정보만 계측합니다.

아날로그 데이타 계측

디바이스의 아날로그 정보만 계측합니다.

시각 동기화

디바이스의 시간과 파워씬 시스템간 시간을 일치화 하도록 명령을 전송합니다.

디바이스 재시작

디바이스가 정상동작하지 않는 경우 디바이스를 재시작하도록 명령을 전송합니다.

(2) 스캔 상태

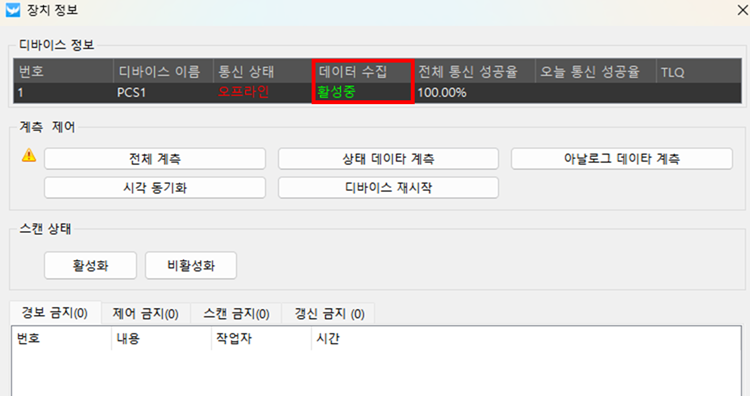

디바이스의 계측 스케줄을 중지하거나 재개합니다. 스캔 상태는 디바이스 화면의 데이터 수집 항목에 표시됩니다.

<데이터 수집 상태>

분류

설명

활성화

디바이스의 계측 스케줄을 실행합니다.

비활성화

디바이스의 계측 스케줄을 중지합니다.

(3) 태그

태그 화면에서는 해당 디바이스의 태그를 설정할 수 있습니다. 포인트 태그 설정과는 다르게 해당 디바이스의 태그를 설정하는 경우 디바이스에 속한 모든 포인트에 태그가 적용됩니다.

태그 설정 방법은 디바이스 태그 설정을 참고해 주세요.
