리미트 설정

리미트를 설정 기능은 아날로그 값의 상한 하한 값을 설정하여 유효성을 체크합니다.

분류		설명
주의	상한치	아날로그 포인트의 주의 범위의 상한치 설정값입니다.
주의	하한치	아날로그 포인트의 주의 범위의 하한치 설정값입니다.
경보	상한치	아날로그 포인트의 경보 범위의 상한치 설정값입니다.
경보	하한치	아날로그 포인트의 경보 범위의 하한치 설정값입니다.
허용값	상한치	아날로그 포인트의 허용 범위의 상한치 설정값입니다.
허용값	하한치	아날로그 포인트의 허용 범위의 하한치 설정값입니다.
데드밴드		주의, 경보, 허용값의 상/하한치 설정값에 대한 데드밴드(단위:%)입니다.

HMI 리미트 설정 기능은 데이터베이스정보에서 리미트 관련 사용 유무가 활성화 되어 있어야만 사용할 수 있습니다.

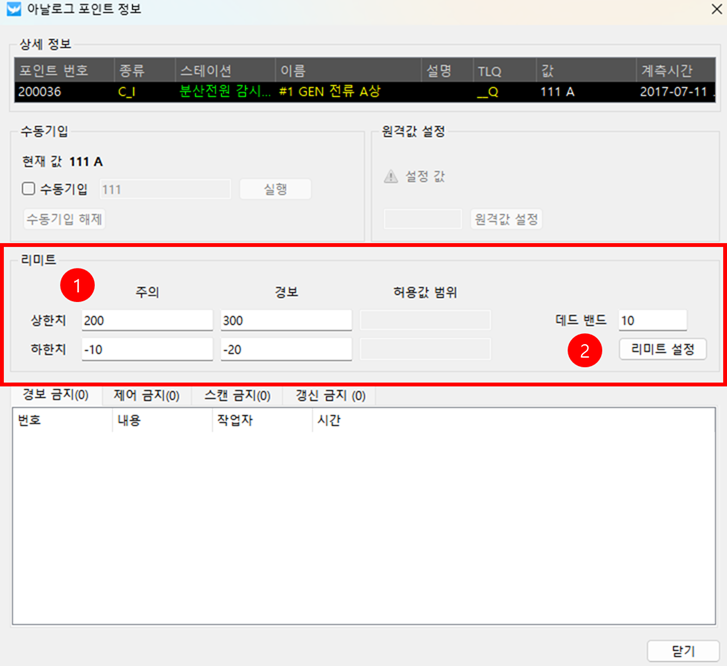

설정하고자 하는 상하한 값 및 데드밴드를 입력하고 리미트 설정 버튼을 클릭하면 리미트 설정이 완료됩니다.

TLQ에 대한 자세한 내용은 TLQ 설명을 참고해 주세요.

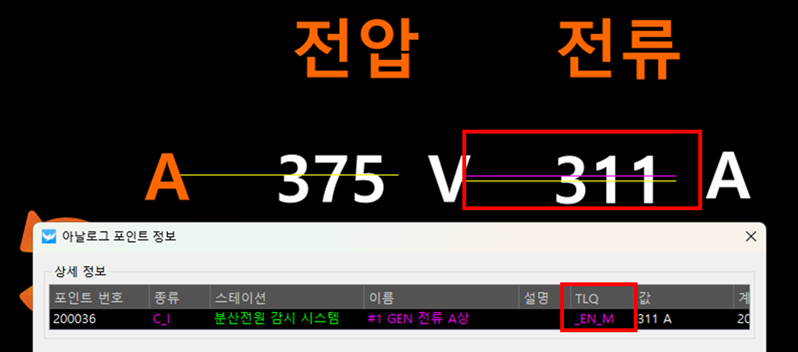

포인트 값이 설정된 상하한값 범위를 벗어나는 경우 TLQ 태그가 설정되며 캔버스 화면에는 리미트 이상을 상징하는 가로선이 표현됩니다. 화면에 TLQ 이상시 가로선 표시하는 방법은 화면에 TLQ 정보 표시 설명을 참고해 주세요.
