현대 파워시스템 HD-GPMS 드라이버

HD-GPMS통신 드라이버는 전용 드라이버로서 현대 파워시스템 사의 모자익 판넬 표시 장치인 HD-GPMS와 연결할 때 사용합니다. HD-GPMS 드라이버를 이용해 GPMS장비에 표시하려는 수치를 표시하는데 사용합니다.

통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

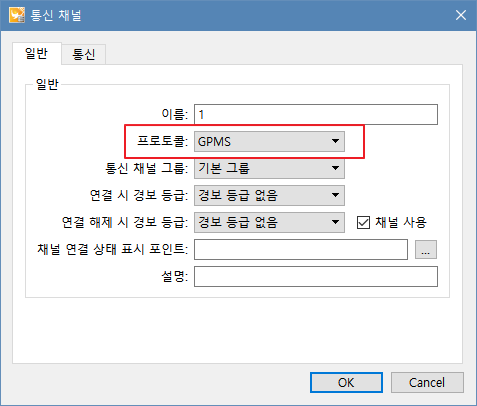

② 프로토콜 항목에서 "GPMS"를 선택합니다.

③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

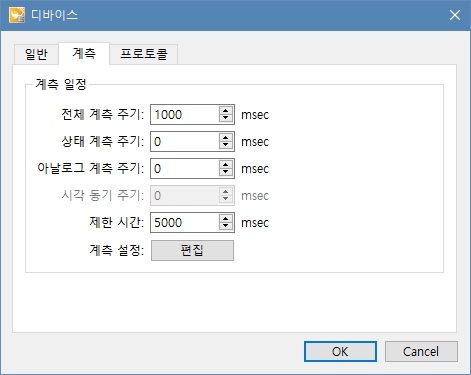

③ 계측 탭에서 계측 주기를 선택합니다.

계측 탭에 대한 항목설명은 다음과 같습니다.

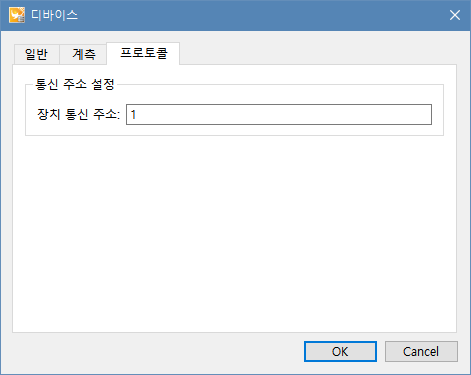

④ 프로토콜 탭을 선택해 항목을 입력합니다.

프로토콜 탭의 입력 항목은 다음과 같습니다.

항목 이름	설명
장치 통신 주소	장비의 통신 주소를 입력합니다.

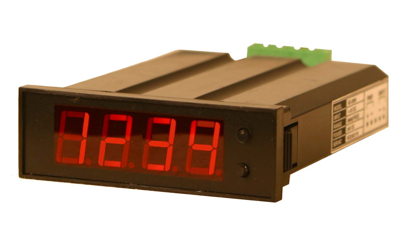

HD-GPMS장비는 수치를 표시하는 장비로서 수신된 수치 값을 모자익 판넬에 표시하는 용도로 사용됩니다. 따라서 본 장비는 읽기 기능은 지원하지 않습니다.

장치의 아날로그 수치를 쓰기 위해 입력하는 입력 항목은 다음과 같습니다.

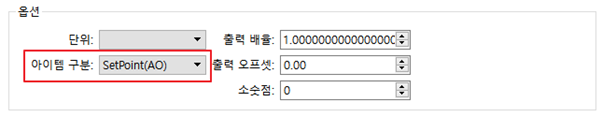

쓰기 전용이므로 아래 그림과 같이 ‘SetPoint(AO)’를 선택합니다.

계측/경보 탭을 선택 후 주소 필드에 아래 주소 필드를 참고해 입력합니다.

주소 필드	설명
A(M)	판넬 표시기 자릿수 : 장비의 버전에 따라 4자리, 6자리 표시 기기가 있습니다. 연결하려는 장비에 맞게 표시 자릿수를 입력합니다. 예) 4 -> 4자리 표시기 6 -> 6자리 표시기 ※ 미 입력 시 기본 값은 4입니다.
B	사용 안 함
C	사용 안 함
D	사용 안 함

본 장비는 데이터의 수치를 표시하는 데 사용합니다.

아래와 같이 아날로그 포인트에 값을 설정해 장비에 수치 값을 표현할 수 있습니다.

remote.setValue('판넬 표시기.1번 판넬', 2000.0)

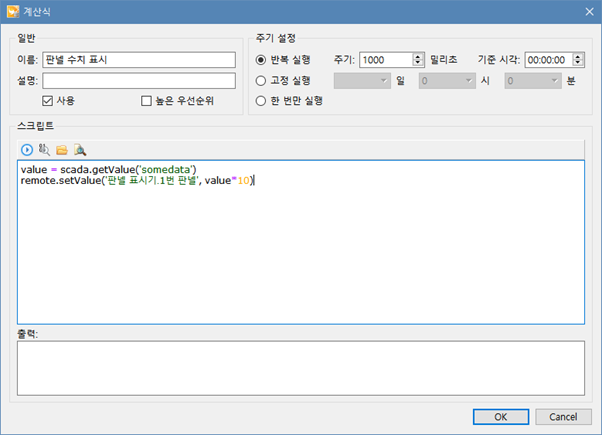

그리고 아래 그림과 같이 계산식에 스크립트를 입력해 주기적으로 값을 장비에 쓸 수 있습니다.
