큐브 소프트 기상관측 장비 (QSR-3200)드라이버는 전용 통신 드라이버로서 큐브 소프트사의 QSR-3200 기상관측 장비와 연결할 때 사용합니다.

통신채널 설정

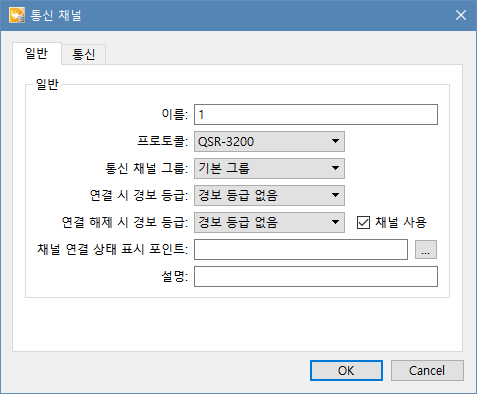

① 통신 채널 항목을 선택 후 추가합니다.

② 프로토콜 항목에서 "QSR-3200"를 선택합니다.

③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.

디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

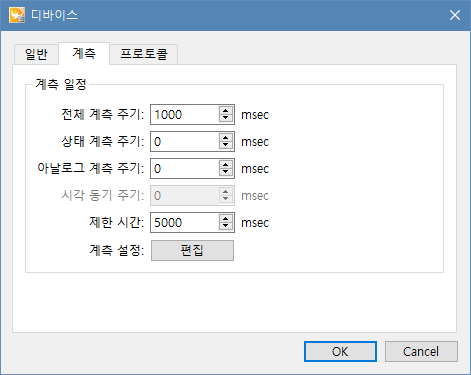

③ 계측 탭에서 계측 주기를 선택합니다.

 계측 탭에 대한 항목설명은 다음과 같습니다.

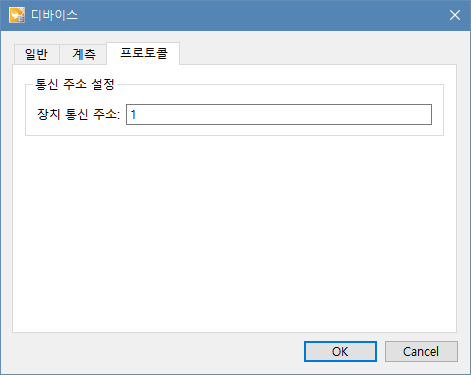

④ 프로토콜 탭을 선택해 항목을 입력합니다.

 프로토콜 탭의 입력 항목은 다음과 같습니다.

주소 테이블

 QSR-3200 드라이버는 전용 드라이버로서 장비에서 읽어 올 수 있는 데이터가 고정되어 있습니다. 장비에 제어하는 항목은 없으며 데이터를 읽어 올 수만 있습니다. 장비에서 읽어 올 수 있는 데이터와 포인트에 읽어올 데이터를 설정하는 방법은 다음과 같습니다.

• 아날로그 포인트에만 입력할 수 있습니다.
• 아날로그 포인트의 단위 및 소수점 설정은(스케일은 설정하지 않습니다) 아래 아날로그 표를 참조하시기 바랍니다.

아날로그 포인트 ('아이템 구분'에 Analog Input 선택)
