기상청 KMA Weather는 전용 드라이버로써, 파워씬에서 기상청 Open API를 이용해 기상정보를 취득할 때 사용합니다. 설정 방법은 다음과 같습니다.


통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

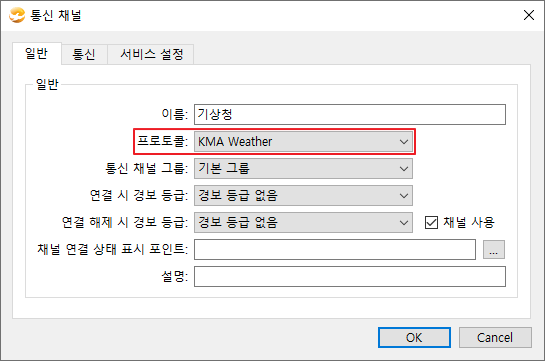

② 프로토콜 항목에서 "KMA Weather"를 선택합니다.

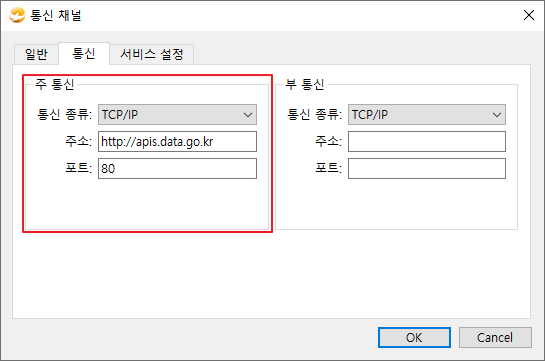

③ 통신 탭을 선택해 연결 정보를 입력합니다.



항목 이름

설명

통신 종류

‘TCP/IP’를 선택합니다.

주소

“http://apis.data.go.kr”를 입력합니다.

포트

기본 포트인 80으로 설정합니다.

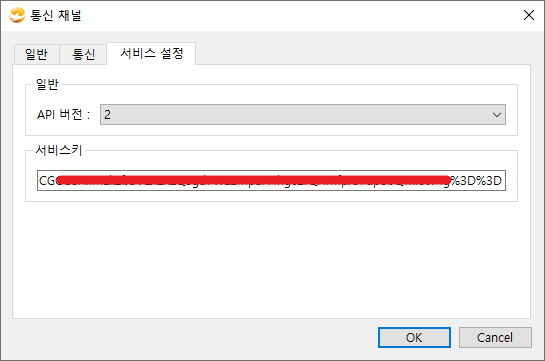

④ 서비스 설정  탭을 선택해 항목을 입력합니다.




서비스 설정 항목의 설명은 다음과 같습니다.

항목 이름

설명

API 버전

기상청 Open API 버전을 선택합니다. 현재(2022-07-25) API 버전은 2로 선택해야 합니다.

※ 버전 1은 2021년 10월 1일까지만 지원됩니다.

서비스키

기상청 Open API 사용에 필요한 인증키입니다.


서비스키는 공공데이터 포탈에서 발급받을 수 있습니다. 기상청 Open API 인증키 발급 방법을 참조하십시오.

디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

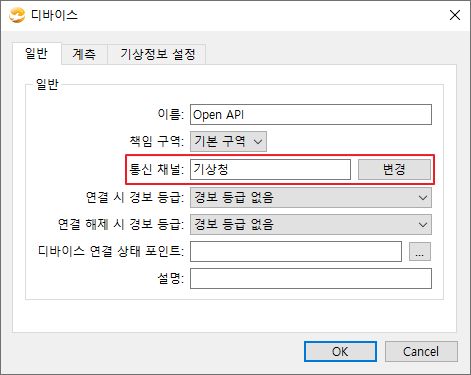

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

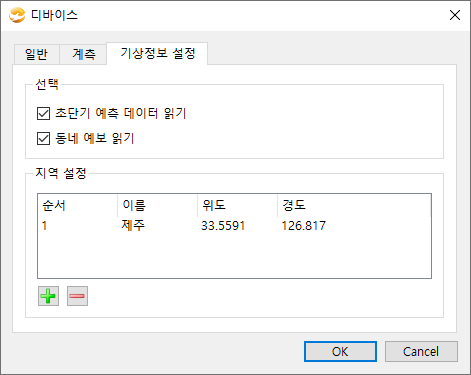

③ 기상정보 설정 탭에서 기상정보 옵션을 선택합니다.




 기상정보 설정 항목의 설명은 다음과 같습니다.

항목 이름

설명

초단기 예측 데이터 읽기

예보시점부터 6시간 이내의 예보 데이터를 읽는 기능입니다.

동네 예보 읽기

기간과 구역을 세분화하여 발표한 예보를 읽는 기능입니다.

지역 설정

동네 예보에서 사용되는 구역에 대한 정보를 설정합니다.

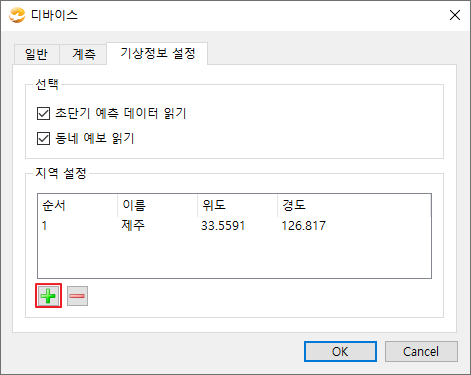

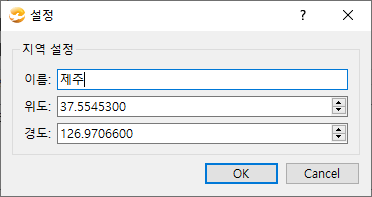

④  버튼을 클릭하고 지역 정보(이름, 위도, 경도)를 입력하여 지역을 추가합니다.






주소 테이블

 기상청 KMA Weather 드라이버는 전용 드라이버로서 아날로그 데이터를 읽어볼 수만 있습니다. 읽어 올 수 있는 데이터와 포인트에 읽어올 데이터를 설정하는 방법은 다음과 같습니다.


  • 아날로그 포인트의 "데이터구분" 항목 설정 불필요
  • 아날로그 포인트의 입력 주소 A 는 [디바이스 설정 -> 기상정보 설정] 에서 입력한 지역 이름을 입력합니다.
  • 아날로그 포인트의 입력 주소 B 는 아래 표를 참조하여 입력합니다.
  • 아날로그 포인트의 단위 설정은(스케일은 설정하지 않습니다.) 아래 표를 참조하시기 바랍니다.

아날로그 포인트 ('아이템 구분'에 Analog Input 선택)

순번

예보구분

주소 B

항목명

단위

비고

1

단기예보

(구 동네예보)

POP

강수확률

%


2

PTY

강수형태


  • 0 : 없음
  • 1 : 비
  • 2 : 비/눈
  • 3 : 눈
  • 4 : 소나기

3

R06

6시간 강수량

범주 (1 mm)


4

REH

습도

%


5

S06

6시간 신적설

범주(1 cm)


6

SKY

하늘상태


  • 1 : 맑음
  • 3 : 구름많음
  • 4 : 흐림

7

T3H

3시간 기온

℃


8

TMN

아침 최저기온

℃


9

TMX

낮 최고기온

℃


10

UUU

풍속(동서성분)

m/s


11

VVV

풍속(남북성분)

m/s


12

WAV

파고

M


13

VEC

풍향

m/s


14

WSD

풍속

1


15

초단기실황

T1H

기온

℃


16

RN1

1시간 강수량

mm


17

UUU

동서바람성분

m/s


18

VVV

남북바람성분

m/s


19

REH

습도

%


20

PTY

강수형태


  • 0 : 없음
  • 1 : 비
  • 2 : 비/눈
  • 3 : 눈
  • 5 : 빗방울
  • 6 : 빗방울눈날림
  • 7 : 눈날림

21

VEC

풍향

deg


22

WSD

풍속

m/s


23

초단기예보

T1H

기온

℃


24

RN1

1시간 강수량

범주 (1 mm)


25

SKY

하늘상태


  • 1 : 맑음
  • 3 : 구름많음
  • 4 : 흐림

26

UUU

동서바람성분

m/s


27

VVV

남북바람성분

m/s


28

REH

습도

%


29

PTY

강수형태


  • 0 : 없음
  • 1 : 비
  • 2 : 비/눈
  • 3 : 눈
  • 5 : 빗방울
  • 6 : 빗방울눈날림
  • 7 : 눈날림

30

LGT

낙뢰


에너지밀도(0.2~100KA(킬로암페어)/㎢)

31

VEC

풍향

deg


32

WSD

풍속

m/s


데이터 주소 설정

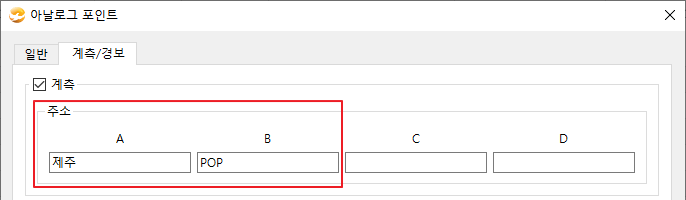

 계측/경보 탭을 선택 후 주소 필드에 읽어올 데이터의 주소 필드를 입력합니다.



주소 필드

설명

A(M)

지역 이름 입력

 예) A:제주 B:POP -> 제주 지역의 강수확률

B(M)

예보 항목명 입력

 예) A:제주 B:POP -> 제주 지역의 강수확률

C

사용 안 함

D

사용 안 함
