가상 디바이스 설정

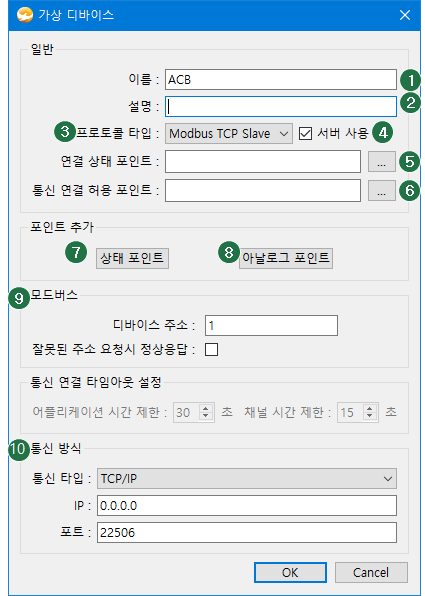

가상 디바이스의 일반 설정 항목 입니다.
(1) 이름 |
장치의 이름을 입력 합니다. |
||||||
(2) 설명 |
장치에 대한 설명을 입력 합니다 |
||||||
(3) 프로토콜 타입 |
외부 시스템과 통신에 사용할 프로토콜을 선택 합니다. 프로토콜을 선택 하면 선택한 프로토콜에 따라서 추가 설정 항목이 표시됩니다.
|
||||||
(4) 서버 사용 |
가상 디바이스 실행 여부를 설정 합니다. 체크 해제 시 가상 디바이스가 실행 되지 않습니다. |
||||||
(5)연결 상태 포인트 |
상태 포인트를 연결해 가상 디바이스와 외부 시스템간의 통신 연결 여부를 확인할 때 사용합니다.
|
||||||
(6) 연결 허용 포인트 |
상태 포인트를 연결해 연결한 상태 포인트의 On(1), Off (0) 값에 따라 외부 시스템의 통신 연결을 허용하거나 허용하지 않습니다.
※ 활용법 아래와 같은 구성으로 실제 디바이스의 데이터를 외부 시스템과 연계 하는 경우
실제 디바이스와 통신이 안될 때 외부 시스템과의 통신 연결을 해제할 수 있습니다.
※ 프로토콜 타입이 'DNP Slave' 인 경우에만 동작 합니다. |
||||||
(7), (8) 포인트 추가 |
상태 포인트, 아날로그 포인트 버튼을 눌러 연계 시 사용할 포인트를 선택 합니다. |
||||||
(9) 프로토콜 |
프로토콜에 관련된 정보를 입력 합니다. 프로토콜에 따라 입력 항목이 다릅니다. 상세 입력 방법은 '프로토콜 상세 설정' 에서 설명 합니다. |
||||||
(10) 통신 방식 |
외부 시스템과 통신에 사용할 통신 정보를 입력 합니다. |
TCP/IP |
|
||||
TCP/IP Client |
프로토콜이 OPC 서버인 경우 지원하지 않습니다. |
||||||
시리얼 |
|
||||||
