익스체인지 모니터는 가상 디바이스와 외부 시스템간의 통신 상태를 모니터링 하는 프로그램 입니다. 익스체인지 모니터를 이용해 가상 디바이스와 외부 시스템간의 통신 연결 상태나 서로간의 주고받는 통신 패킷을 모니터링 하는데 사용 합니다.

익스체인지 모니터 실행

익스체인지 모니터 프로그램은 다음과 같은 순서로 실행 합니다.

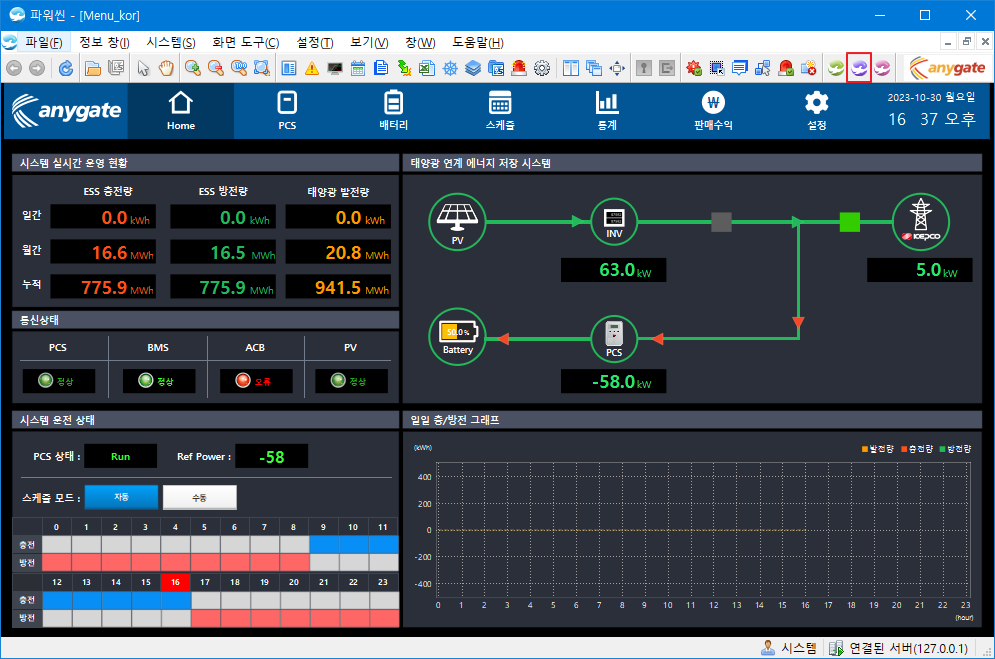

1. HMI 프로그램의 툴 메뉴에서 '익스 체인지 모니터' 프로그램을 실행 합니다.

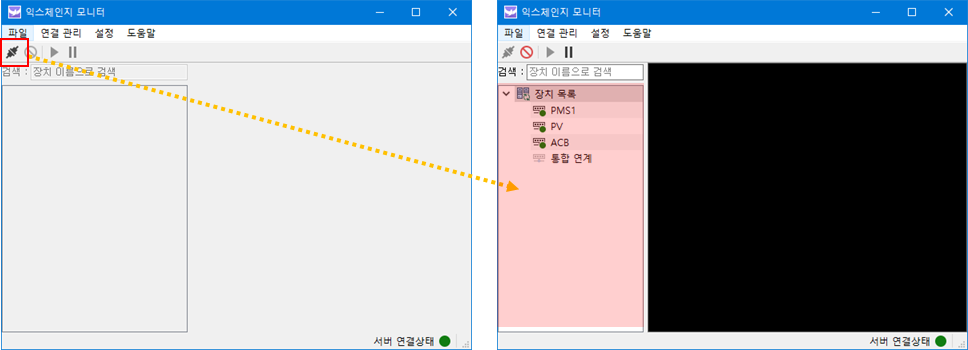

2. '익스 체인지' 모니터 프로그램의 툴 메뉴에서 연결 버튼을 클릭 합니다. 연결이 완료되면 가상 장치 목록이 표시 됩니다.

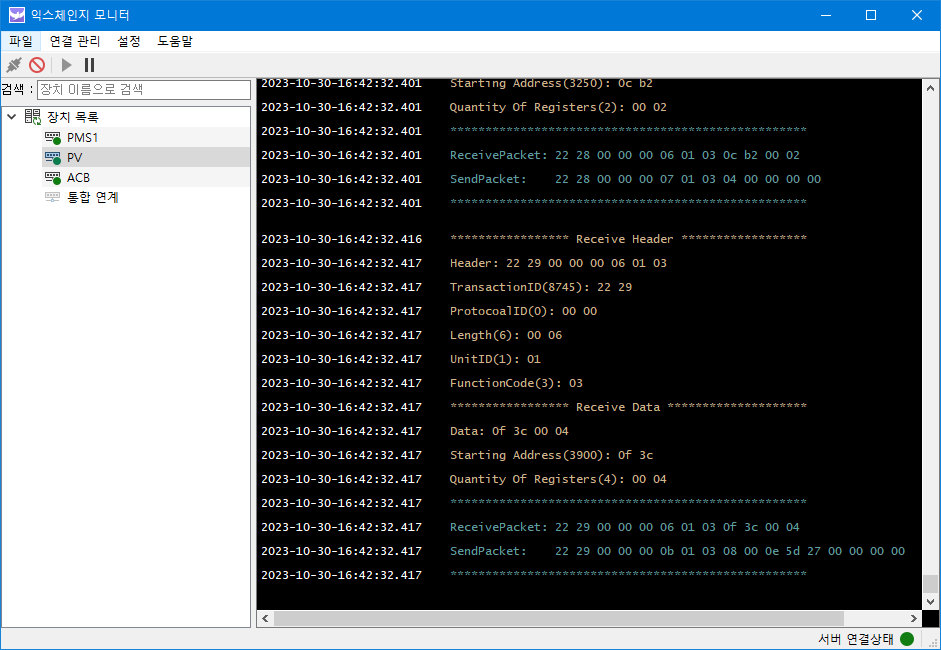

3. 가상 장치를 선택 하면 외부 연계 시스템과 통신 내용이 출력 됩니다.
