PME 전력제어 시스템 드라이버
PME 전력제어 시스템 드라이버는 ㈜핍스사의 전력 제어 시스템과 연동할 때 사용합니다.
통신채널 설정

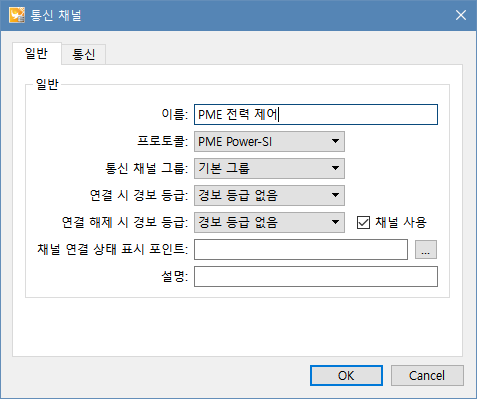

① 통신 채널 항목을 선택 후 추가합니다.
② 프로토콜 항목에서 "PME Power-SI"를 선택합니다.

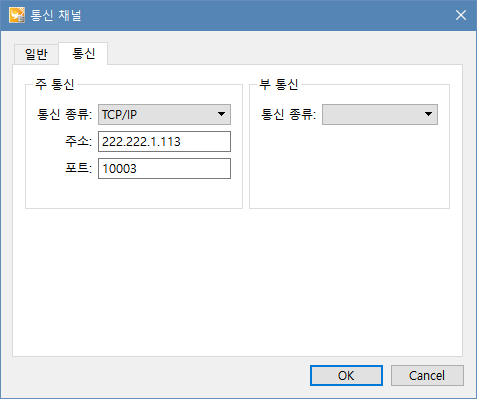

③ 통신 탭을 선택해 연결 정보를 입력합니다.
항목 이름 |
설명 |
통신 종류 |
'TCP/IP' 를 선택합니다. |
주소 |
시스템의 IP 주소를 입력합니다. |
포트 |
포트번호를 입력합니다. 기본 값은 10003 입니다. 연결 오류가 발생하는 경우 PME 전력 제어 시스템에 설정된 포트 번호를 확인합니다. |
디바이스 설정
① 디바이스 항목을 선택 후 추가합니다.
② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

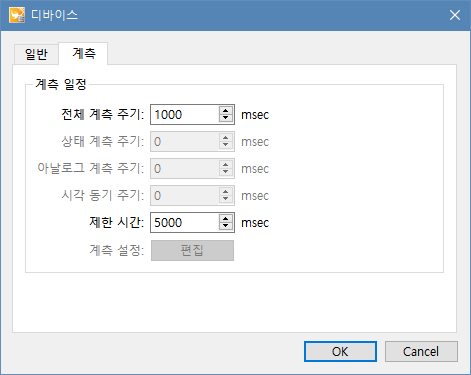

③ 계측 탭에서 계측 주기를 선택합니다.
계측 탭에 대한 항목설명은 다음과 같습니다.
항목 이름 |
설명 |
전체 계측주기 |
PME 전력 시스템의 전체 데이터를 읽어 옵니다. |
상태 계측주기 |
사용하지 않습니다. |
아날로그 계측 주기 |
사용하지 않습니다. |
시각 동기 주기 |
사용하지 않습니다. |
제한 시간 |
데이터 요청 후 데이터 응답 대기 시간입니다. |
주소 테이블
PME 전력 시스템의 데이터 구분은 기기 코드로 구분합니다. 통신 드라이버 연동 시 PME 전력 시스템에 입력된 데이터 리스트를 참고해서 입력해야 합니다.
데이터 별로 설정된 기기 코드를 확인해 파워씬의 포인트 항목에 맞게 입력합니다. 기기 코드 구성은 ‘장치 코드’, ‘통신 마스터 번호’, ‘노드 번호’, ‘포인트 구분 번호’, ‘포인트 번호’로 구성됩니다.
기기 코드의 설명은 다음과 같습니다.
항목 |
설명 |
장치코드 (EQCODE) |
기기 구분 포인트입니다. 코드 값 : 500 (고정) |
통신 마스터 번호 |
포인트가 속한 통신 번호입니다. |
노드 번호 |
포인트가 속한 통신 노드 번호입니다. |
포인트 구분 번호 |
포인트의 종류입니다.
|
포인트 번호 |
포인트 번호입니다. |
PME 전력 시스템과 연계 시 시스템 내의 데이터를 읽어 올 수만 있습니다.
상태 포인트 주소 설정
PME전력 시스템에 입력된 DI/DO, DI 데이터를 읽어 올 때 입력합니다. 입력하는 항목은 다음과 같습니다.
- 상태 포인트 입력 시 "데이터 구분" 항목은 입력하지 않습니다.
입력 주소 설정 (M: 필수, O: 선택)
주소 필드 |
설명 |
A(M) |
기기 코드 : 데이터의 기기 코드를 입력합니다. 기기 코드 형식은 다음과 같습니다. 500.통신 마스터 번호.노드번호.포인트 구분 번호.포인트 번호 통신 마스터 번호, 노드번호, 포인트 구분, 포인트 번호는 데이터 리스트를 참고해서 입력합니다. 포인트 구분 번호 코드
예) 500.1.1.1.4 -> 1번 통신 마스터, 1번노드의 DI/DO 4번 포인트 |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
아날로그 포인트 주소 설정
아날로그 포인트를 통해 PME 시스템의 AI/AO, AI 포인트를 읽어 올 수 있습니다.
- 아날로그 포인트 입력 시 “데이터구분” 항목은 입력하지 않습니다.
- 아날로그 포인트의 “아이템 구분”에서 ‘Analog Input’을 선택합니다. PME전력시스템 연계 시에는 쓰기 기능을 지원하지 않습니다.
데이터 주소 설정
주소 필드에 장치 코드를 설정합니다.
주소 필드 |
설명 |
A(M) |
기기 코드 : 데이터의 기기 코드를 입력합니다. 기기 코드 형식은 다음과 같습니다. 500.통신 마스터 번호.노드번호.포인트 구분 번호.포인트 번호 통신 마스터 번호, 노드번호, 포인트 구분, 포인트 번호는 데이터 리스트를 참고해서 입력합니다. 포인트 구분 번호 코드
예) 500.1.1.3.4 -> 1번 통신 마스터, 1번노드의 AI/AO 4번 포인트 |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
