현대 엘리베이터 SI 연동 드라이버

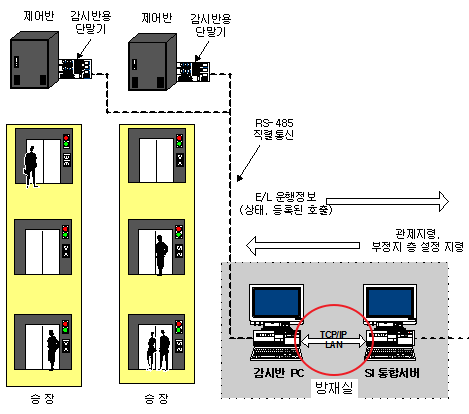

현대 엘리베이터 SI 드라이버는 전용 드라이버로서 현대 엘리베이터 감시반 PC와 통신해 승강기 별 운행 정보를 읽어 오는데 사용합니다.

통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

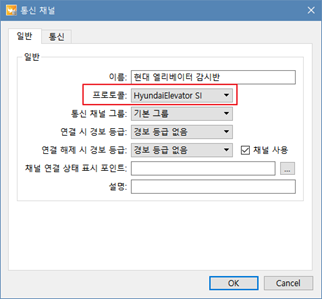

② 프로토콜 항목에서 "HyundaiElevator SI"를 선택합니다.

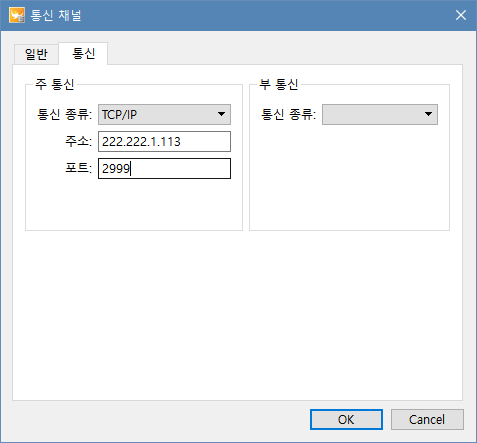

③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

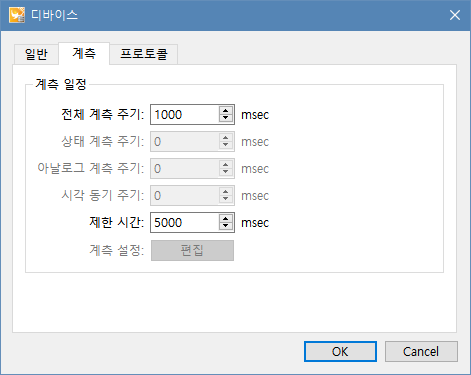

③ 계측 탭에서 계측 주기를 선택합니다.

계측 탭에 대한 항목설명은 다음과 같습니다.

현대 엘리베이터 SI 드라이버는 전용 드라이버로서 승강기 운행정보를 읽어오는데 사용합니다.

본 드라이버에서는 쓰기 명령은 현재 지원하지 않고 읽기 기능만 지원합니다.

드라이버에서 승강기 운행 정보 요청 시 감시반 PC에서 승강기 별로 운행 정보를 응답합니다. 현대 엘리베이터 SI 드라이버를 통해 읽을 수 있는 항목과 항목별로 포인트의 주소 필드에 입력해야 하는 <데이터 코드>는 다음과 같습니다.

순번	항목	설명	코드	포인트 구분	비고
1	동 정보	승강기가 위치한 건물	0	아날로그	오피스인 경우 예) 1001 아파트인 경우 예) 301
2	운행 상태	현재 승강기 운행 상태	1	상태/아날로그	0 : 승강기-감시반 통신이상 1 : 자동운전 (정상운행) 2 : 수동운전 (보수중) 3 : 독립운전 (이사중) 4 : 소방운전 (관제운전) 5 : 승강기 고장 6 : 파킹상태 7 : 만원 8 : 비감시 9 : 전원차단
3	현재 층	현재 층. 각 호기의 최하층을 1로 환산	2	아날로그	1: 최하층
4	운행 방향	승강기 이동 방향	3	상태/아날로그	0: 정지 1: Up 2: Down
5	문 상태	문 상태	4	상태/아날로그	0: 닫힘 1: 열림

입력하는 항목은 ‘주소 테이블’ 항목을 참고해 입력 주소 필드에 입력합니다.

주소 필드	설명
A(M)	승강기 번호.데이터 코드 (데이터 코드는 '주소 테이블' 참고) 예) 1.1 -> 1번 승강기의 '운행 상태' 2.4 -> 2번 승강기의 '문 상태' ※ 승강기 번호는 감시반 PC에 설정된 정보를 참고하십시오.
B	사용 안 함
C	사용 안 함
D	사용 안 함

입력하는 항목은 ‘주소 테이블’ 항목을 참고해 입력 주소 필드에 입력합니다. 주소 필드에 입력하는 방법은 상태 포인트와 동일 합니다.

아날로그 포인트 입력 시 “데이터구분” 항목 선택은 불필요합니다.
아날로그 포인트의 “아이템 구분”에서 ‘Analog Input’을 선택합니다. ‘현대 엘리베이터 SI드라이버’는 쓰기 기능을 지원하지 않습니다.
