리턴 값

함 수

설 명

  canvas

activeCanvas()

현재 활성화된 캔버스 개체를 얻어옵니다.

close()

현재 활성화된 캔버스를 닫습니다.

  canvas

open( filename )

캔버스를 열 때 사용합니다. 캔버스가 이미 열려 있다면 열려 있는 캔버스를 활성화합니다.

  canvas

open( filename, replacePointNames )

캔버스를 열 때 캔버스에 데이터 링크된 포인트의 이름을 변경합니다.

canvas

open( filecanvasManagername, replacePointNames , properties )

캔버스를 열 때 캔버스에 데이터 링크된 포인트의 이름을 변경하고 외부 데이터를 새 캔버스에 전달합니다.

openSessionCanvas( session, filename, str )

한 PC에서 여러 HMI가 실행 중일 때, 한 HMI에서 다른 HMI에 화면을 띄우고자 할 때 사용합니다.

 canvas activeCanvas()

 현재 활성화된 캔버스 개체를 얻어옵니다.

 예)

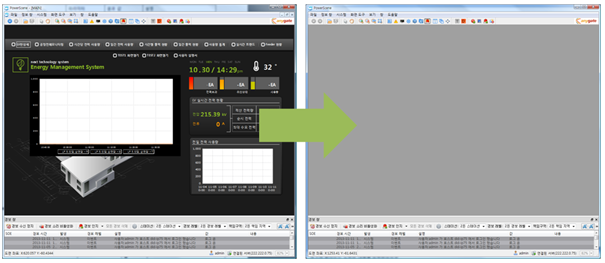

 close()

 현재 활성화된 캔버스를 닫습니다.

 예)

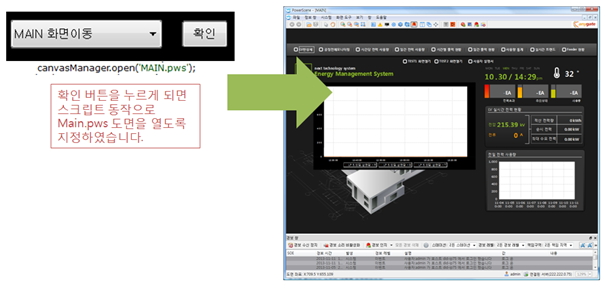

 canvas open( name:캔버스 명 )

 캔버스를 열 때 사용합니다. 이미 캔버스가 열려있다면 기존 캔버스를 활성화합니다.

• name에는 확장자 '.pws'를 포함한 캔버스 명을 문자열로 입력합니다.
• 캔버스가 프로젝트 폴더에 있을 경우 : 파일명만 입력
• 캔버스가 프로젝트 폴더에 없을 경우 : 전체 경로를 포함한 파일명 입력
• canvas 개체를 이용해 canvas에 속한 함수를 사용할 수 있습니다.

 예)

 canvas open( name:캔버스 명, replacePointNames:변경할 이름 목록 )

 캔버스를 열 때 캔버스에 데이터 링크된 포인트의 이름을 변경합니다.

• name에는 확장자 '.pws'를 포함한 캔버스 명을 문자열로 입력합니다.
• 캔버스가 프로젝트 폴더에 있을 경우 : 파일명만 입력
• 캔버스가 프로젝트 폴더에 없을 경우 : 전체 경로를 포함한 파일명 입력
• replacePointNames에는 기존 이름과 변경할 이름을 리스트로 입력합니다.
• 입력 형식 : '기존문자:바꿀문자'

               예)  데이터 링크에 입력된 $1과 $2를 각각 스테이션1, 분기#2로 변경할 경우 : ['$1:스테이션1', '$2:분기#2']

 예)

 캔버스에 사용자 임의로 정한 포인트 명으로 데이터 링크를 설정한 후 실제 포인트 명으로 변경하는 방법입니다.

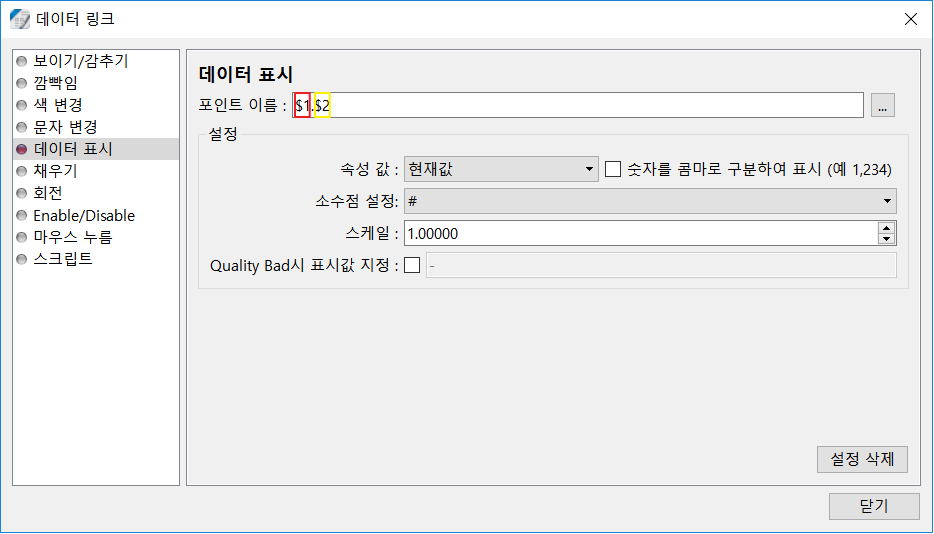

 1) '충전기장비상태_DC.pws' 캔버스에 '$1.$2' 로 데이터 링크를 설정합니다.

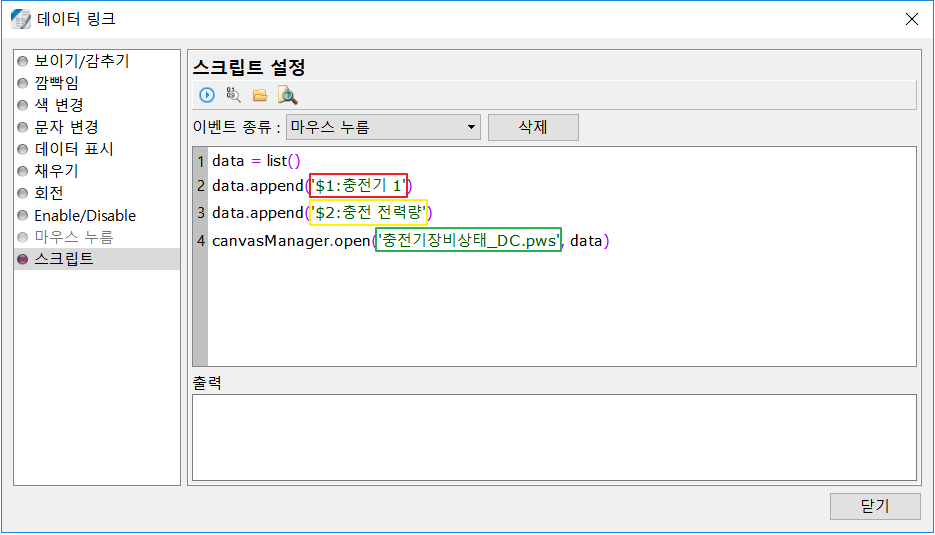

 2) '충전기장비상태_DC.pws' 캔버스를 열 때 아래와 같이 스크립트를 작성하여 1)번에서 데이터 링크 설정한 '$1'와 '$2'를 각각 는 '충전기 1', '충전 전력량'으로 변경합니다.

 canvas open( name:캔버스 명, replacePointNames: 변경할 이름 목록  , properties : 새로 열 캔버스에 전달할 데이터)

 캔버스를 열 때 캔버스에 데이터 링크에 설정된 텍스트 이름을 변경하고 새 캔버스에서 필요한 데이터를 전달합니다.

• name : 확장자 '.pws'를 포함한 캔버스 명을 문자열로 입력합니다.
• 캔버스가 프로젝트 폴더에 있을 경우 : 파일명만 입력
• 캔버스가 프로젝트 폴더에 없을 경우 : 전체 경로를 포함한 파일명 입력
• replacePointNames : 기존 이름과 변경할 이름을 리스트로 입력합니다.
• 입력 형식 : '기존문자:바꿀문자'

               예)  데이터 링크에 입력된 '$1 -> 스테이션1'로 변경 하고  '$2 -> 분기#2' 로 변경할 경우 : ['$1:스테이션1', '$2:분기#2']

• properties : 새 캔버스에 전달할 데이터를 dict 형식으로 설정합니다.

      예) par = {

  'par1' : 123 ,

  'par2' : 456

 }

 전달 받은 캔버스는 canvas.getProperty('par1') 과 같이 getProperty 함수를 호출해 전달받은 속성값을 읽을수 있습니다.

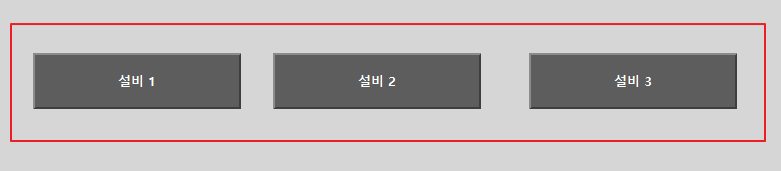

 예) 버튼을 눌렀을 때 '팝업.pws' 캔버스를 열면서 새로 열리는 캔버스에 파라미터를 함께 전달합니다.

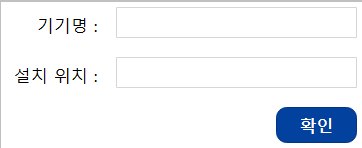

 예) 새로 열리는 캔버스에는 전달 받은 값을 읽어 화면에 데이터를 표시 합니다.

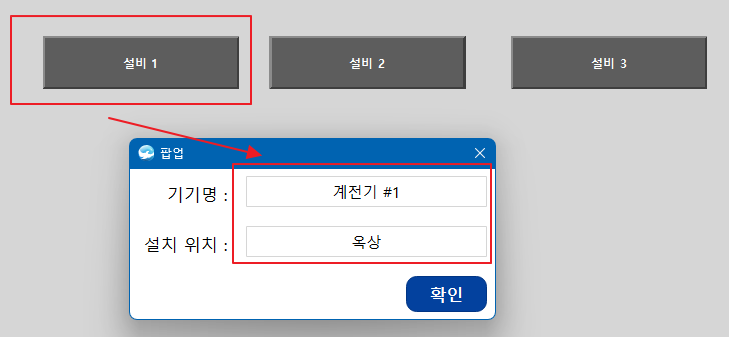

 실행 결과) 버튼을 클릭했을 때 전달한 파라미터 값을 새 캔버스에서 읽어 화면에 표시 합니다.

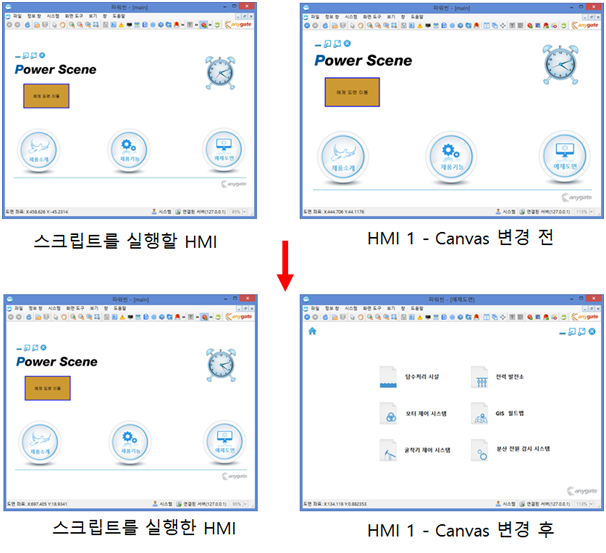

 openSessionCanvas( session:HMI 번호, filename:캔버스명 )

 한 PC에서 다수의 모니터에 HMI를 실행할 때 한 HMI에서 다른 HMI의 화면을 띄우도록 합니다.

• session은 HMI 번호를 의미합니다.
• HMI 번호를 등록하는 방법은 다음과 같습니다.

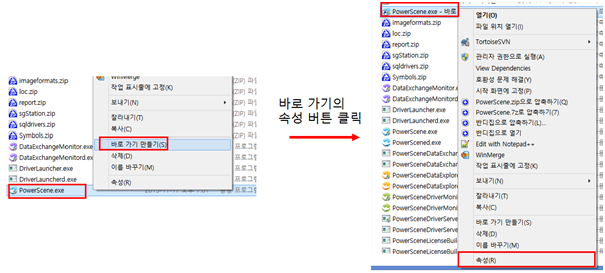

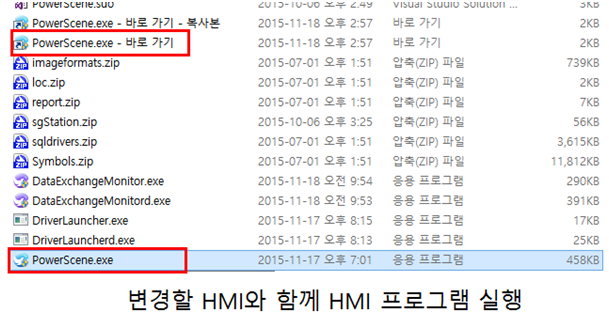

• 파워씬 프로그램의 바로 가기 아이콘을 만듭니다.

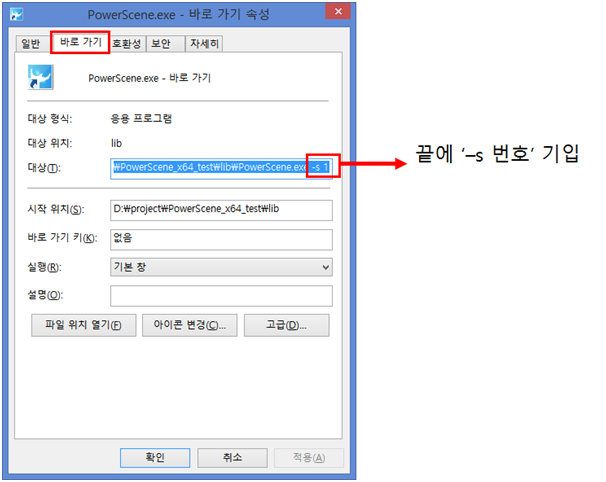

• 바로 가기 아이콘의 속성을 클릭한 후 '바로가기' 탭으로 이동합니다.
• '바로가기' 탭의 대상에서 PowerScene.exe 끝에 '-s HMI번호'를 추가합니다.

 예)
